産品簡介

NH-BH12ARU-T 是一款基于以太網交換，采用 H.264/265 技術的結構化高清信号發送器。

視頻分辨率最高支持 1200P@60Hz 輸入，支持 USB2.0 KVM 功能。提供一個最高 1200P@60Hz HDMI 的環路輸出和 2路H.265/264 格式視頻流。可以将模拟立體聲嵌入 HDMI，也可以将 HDMI 内嵌立體聲音頻在本地解嵌輸出。面闆帶通道切換按鍵，支持雙向 RS-232 和雙向 IR 控制傳輸，支持 POE 遠程供電。

與 NH-BH 系列 2K 結構化解碼器可配對使用，也可以配合 NG-CTL100H 2K 結構化同步器連接 1G IP 交換機完成大規模複雜的音視頻及控制信号路由。

配套 NG-HCTL800 結構化控制主機可以以所見即所得的方式對視頻系統進行可視化管理，還可将環境設施融入可視化系統進行智能集中控制管理。

産品特性

■ 基于以太網信号交換，兼容HDCP1.4；
■ 支持視頻最高1200P@60Hz輸入；
■ 帶本地HDMI環路輸出；
■ 可提供 H.264、H.265兩種視頻流；
■ 支持同步傳輸視頻、音頻、IR、RS232和 USB KVM 鍵鼠信号；
■ 支持單播、組播、虛拟矩陣功能；
■ 支持LPCM 2.0, 32/44.1/48KHz音頻；
■ 帶模拟立體聲音頻輸入和輸出；
■ 支持EDID管理功能；
■ 支持智能組網，便于快速安裝和部署；
■ 支持面闆按鈕、控制盒、WEB、TCP/IP 控制；
■ 支持第三方控制，開放控制協議；
■ 所有端口有完善的ESD靜電保護；
■ 分體式外置電源或PoE遠程供電；

2K 結構化編碼器 NH-BH12ARU-T
HDMI 兼容性	HDMI 1.4
HDCP 兼容性	HDCP 1.4
視頻帶寬	4.95Gbps
視頻編碼标準	H.265 / H.264
傳輸距離	100米（CAT5E/6/6A/7）
IR電平	12Vp-p
IR 頻率	寬頻 20k – 60kHz
視頻分辨率	最高 1920x1200@60Hz 4:4:4
色彩空間	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
色彩深度	8bit, 10bit, 12bit(1080P@60Hz)
音頻格式	LPCM 2.0CH(32/44.1/48KHz)

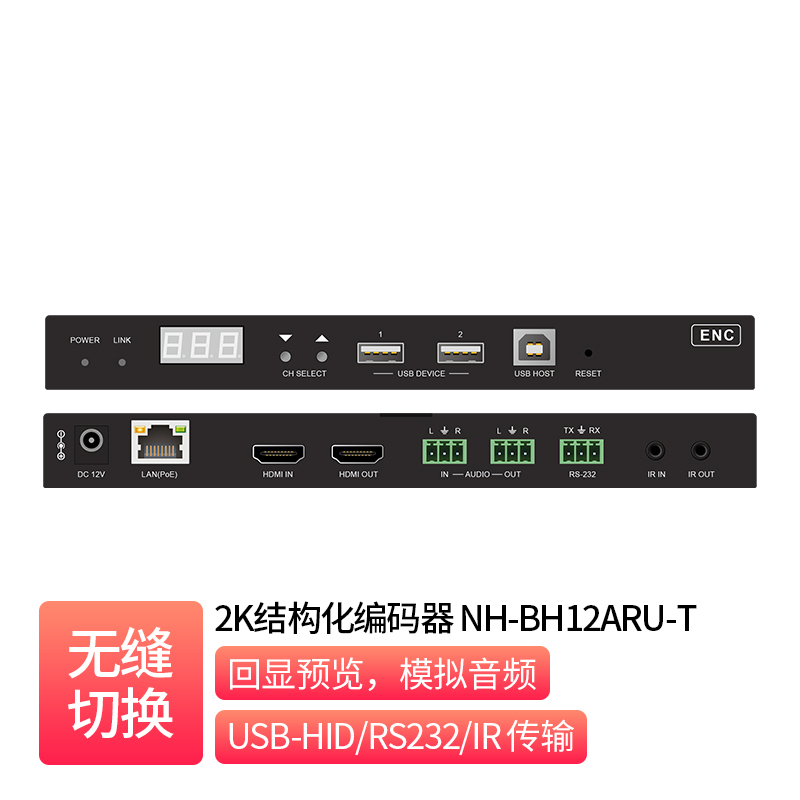

電氣接口	3x 物理按鍵 + 數碼LED 1x HDMI 輸入 [ Type-A, 19 針母座 ] 1x HDMI 輸出 [ Type-A, 19 針母座 ] 1x Audio 輸入 [ 3針鳳凰座 ] 1x Audio 輸出 [ 3針鳳凰座 ] 1x LAN [ RJ45, 支持PoE ] 1x RS232 [ 3針鳳凰座 ] 1x IR 輸入 [ 3.5 耳機接口, 12V IR ] 1x IR 輸出 [ 3.5 耳機接口, 12V IR ] 1x USB 主機[ Type-B, 4針母座 ] 2x USB 設備[ Type-A, 4針母座 ]
外殼材質	金屬外殼
顔色	黑色
尺寸	204mm[長] x 95mm[寬] x 21.5mm[高]
重量	472g
電源适配器	輸入 AC100-240V 50/60Hz 輸出 DC12V/1A [可鎖定5.5/2.1 ]
功耗	≈4.08W
環境溫度	工作 -10℃ 至 45℃( 14℉ 至 113℉) 倉儲 -20℃ 至 60℃( -4℉ 至 140℉)
環境濕度	20% 至 90% (無凝露)
散熱方式	被動式散熱(無風扇)
工作噪音	≤24dB，距機箱1米處測得
ESD保護	±8kV (空氣放電) , ±4kV (接觸放電)
符合認證	CE、FC、RoHS
