産品簡介

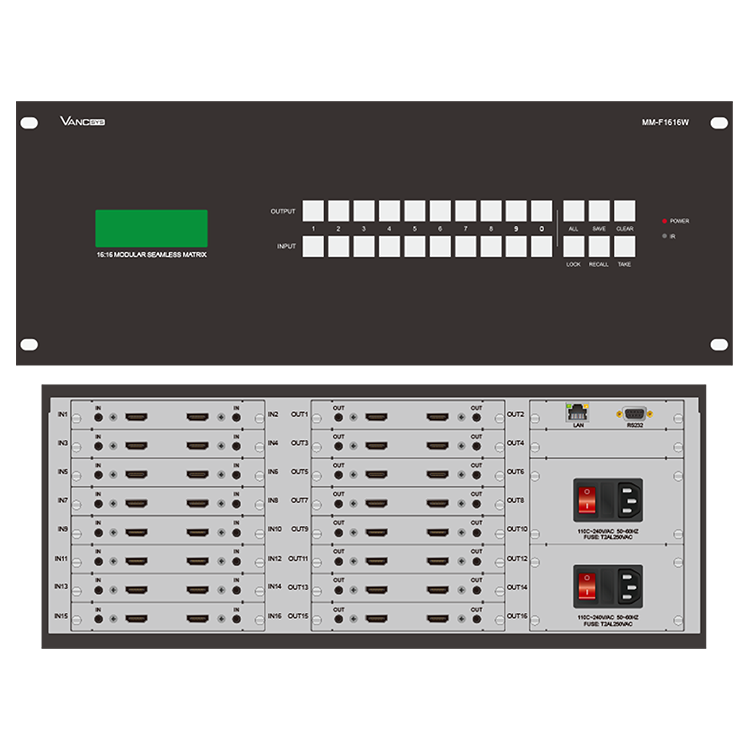

MM-F1616W 是一款模塊化矩陣機箱，可管理最多16路輸入和16路輸出信号，能支持最大4x4的任意拼接顯示。支持最高 4K@60Hz 4:4:4 真4K分辨率，可管理的信号涵蓋 HDMI、DVI、DP、SDI、VGA、YPbPr、CVBS、數字音頻、模拟音頻、HDBaseT、H.26x等，能提供交叉無阻塞的無縫切換，具備雙冗餘電源。産品适用于信号類型多樣、設備位置分散以及對産品功能和穩定要求嚴格的場所。

産品特性

■ 支持混合安裝 8 張輸入闆卡和 8 張輸出闆卡；
■ 支持 4K@60Hz 4:4:4 信号和 EDID 管理；
■ 支持最大 4x4 任意畫面拼接功能；
■ 支持無縫切換，無黑屏/抖動/撕裂/卡頓；
■ 支持輸入信号上變換功能，輸出分辨率可設置；
■ 前面闆帶 LCD 顯示屏，支持按鍵菜單操作；
■ 支持前面闆按鍵、RS232、TCP/IP 控制；
■ 标準4U高度，雙冗餘電源，支持掉電記憶功能；

	MM-F88W	MM-F1616W	MM-F3636W	MM-F8080W	MM-F140140W
HDMI2.0 4K 無縫切換	√	√	√	√	√
多屏拼接數	最大 4x2	最大 4x4	最大 6x6	最大 8x10	最大 10x14
I/O 闆卡插槽數	4 進, 4 出	8 進, 8 出	18 進, 18 出	40 進, 40 出	70 進, 70 出
冗餘電源	√	√	√	√	√
可自定義矩陣規模	2x2 至 8x8	2x2 至 16x16	2x2 至 36x36	2x2 至 80x80	2x2 至 140x140
機箱高度	2U	4U	8U	16U	29U
電源數量	2	2	2	4	4
電源支持熱插拔	√	√	√	√	√
電源功耗 1	32W	64W	128W	256W	512W
散熱方式	主動式風扇散熱	主動式風扇散熱	主動式風扇散熱	主動式風扇散熱	主動式風扇散熱
機櫃安裝	支持，2RU	支持，4RU	支持，8RU	支持，16RU	移動式機櫃 29RU
帶機架耳朵尺寸：	48336589mm	483365178mm	483365356mm	483365712mm	4833651291mm
淨重 2	≈9kg	≈13kg	≈23kg	≈44kg	≈103kg
工作噪音	≤36db	≤36db	≤43db	≤50db	≤62db
1 HDMI 2K 闆卡滿配 2 含電源，但不含輸入輸出闆卡
全系機箱通用參數：
可管理信号	HDMI、DVI、SDI、VGA、YPbPr、CVBS、HDBaseT、光纖、H.26x
數據帶寬	18G，TMDS 每通道 270Mbps 至 6Gbps
支持分辨率	480i 至 4096x2160P@60Hz
控制口 RS232	DB9 孔，波特率 9600，無校驗位，8 數據位，1停止位
控制口 LAN	RJ45,10/100Mbps 自适應，DHCP 或靜态地址，默認 IP：192.168.0.247
電源範圍	單相三線 D 型座，AC100–240V，50/60Hz
ESD保護	±8kV (空氣放電) , ±4kV (接觸放電)
環境溫度	存儲 -20℃ 至 60℃( -4℉ 至 140℉)，工作 0℃ 至 40℃( -32℉ 至 104℉)
環境濕度	存儲 20% 至 90% (無凝露)，工作 20% 至 90% (無凝露)
材質顔色	金屬外殼，黑色
符合認證	CCC、CE、CF、RoHS
